摘 要: 針对基于物理气相輸運法的碳化矽(SiC)單晶生长系統,考慮对流换热的影響建立了傳热與傳質數學模型,並采用數值模拟的方法研究了其生长系統內的温度场與气相流场。研究表明:坩埚內温度、温度梯度以及加热效率随線圈匝間距與線圈直徑的增加而逐漸降低。旋轉坩埚可有效解決因線圈螺旋形狀而導致的温度场不均勻性。通过不斷調整線圈與坩埚之間的相对高度,可保證高品質晶體生长所需的最優温度场环境。此外,坩埚內徑尺寸的增加,会加劇其內部自然对流效應。
碳化矽(SiC)具有禁带宽度大、热導率高、臨界擊穿電场強度高等出色的物理和化學特性[1],是制造光電子器件、大功率器件和高温電子器件的理想材料,被廣泛用于白色照明、光存儲、屏幕顯示、航天航空等領域[2-3]。如今,市场对基于SiC材料的工業器件的需求越来越多,襯底的生长技術、超精密抛光技術等 更 是 現 代 裝 備 制 造 業 發 展 的 重 要 标 志 之一[4]。根據中國宽禁带功率半導體及其應用産業聯盟的測算,大尺寸 SiC 晶圆産品将逐漸取代小尺寸産品,因此,对15.24cm(6inch)以上的大尺寸碳化矽單晶进行生长研究十分重要。目前,工業上主要采用物理气相輸運(PVT)法生长 SiC 單晶,其生长过程包含着質量傳遞、热量傳遞、動量傳遞與化學反應,而爐內的温度场分布和物質濃度很大程度上決定了SiC單晶的生长質量與生长速度[5-7],因此準确掌握生长腔中的温度分布與气相輸運过程对于獲得高品質、大尺寸的SiC單晶非常關鍵,但受爐內温度过高且腔體密封不能直接觀察的局限,一般采用數值模拟的方式对其进行研究。目前,國內外很多學者对 SiC 晶體的生长过程进行了模拟研究。Lilov[8]对 SiC 升华过程中的气相平衡过程进行了热力學分析,确定了生长腔內的气相組成及 SiC 粉料分解的發展程度。Hofmann等[9]通过數值模型模拟了SiC晶體生长过程中的化學反應及傳热傳質等現象,分析了生长爐內的热傳遞現象。Bubner等[10]提出了一種 PVT 法生长單晶的瞬态模型,研究了反應器內部幾何結構对温度分布演 變 的 影 響。Chen 等[11]提 出 了 基 于 HertzKundsen方程的SiC生长動力學模型,研究了單晶生长速率对温度和惰性气體壓力的依賴性。张群社等[12]研究了線圈匝數、粉料空隙率对爐內温度环境的影響,楊春振等[13]研究了生长爐內的輻射换热特性,結果表明輻射换热使生长室內的温度分布更为均勻。但上述研究主要都是針对小尺寸晶體的生长过程,且缺乏对坩埚內部气相流场的研究,随着晶體生长腔室尺寸的增加,“放大效應”不能被忽略,因此进一步地对大尺寸晶體生长过程中的傳热和傳質現象进行分析是十分必要的。本文利用热力學第一定律和納維斯托克斯方程,搭建晶體生长腔內的傳热和傳質數學模型;利用Comsol软件对SiC單晶生长腔內的温度场和流场进行穩态仿真,得到大尺寸晶體生长腔內的温度分布和流场分布,同时研究了線圈形狀及位置对温度场分布的影響,对比分析了不同體积腔體內的自然对流效應,为生长更大尺寸的 SiC 單晶提供了理論基礎。PVT 法生长 SiC 單晶的主要裝置結構如图 1所示,由石墨坩埚、SiC 粉料、固定在坩埚頂部的籽晶、保温层和感應線圈組成。SiC 粉料在高温下分解成Si,Si2C,SiC2 等气相,在擴散和流场的作用下輸運到坩埚頂部的籽晶處,結晶生长为 SiC 單晶。本文根據該結構搭建幾何實體模型,其中各部件的尺寸參數如表1所示。

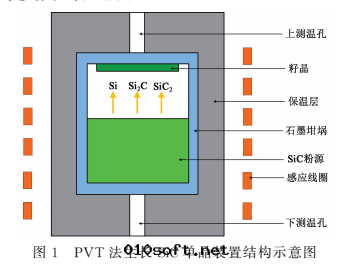

整个生长系統以通过電磁感應産生焦耳热的石墨坩埚为热源,对電磁场进行分析以獲得温度场邊界条件,根據麥克斯韋(Maxwell)方程組得到控制方程:
(1)式中,A0 为磁矢勢,r,z 为柱坐标參數,ω 为角速度,J0 为電流密度,μ0 为空間的磁導率,σc 为線圈的電導率。整个生长系統內的热分布由感應加热、热傳導、热对流、热輻射等共同決定,对系統內部温场應用能量守恒定律,可以得到:
式中左側为系統單位时間的內能增量,右側四項分别是热傳導的內能增量、感應加热的內能增量、热对流消耗的能量和热輻射損失的能量,其中:
根據Stefan-Boltzman定律:
式中,εeff 为輻射系數,keff 为热導率,Tf 为环境温度。在碳化矽單晶生长过程中,气相从原料表面到籽晶處的輸運主要受菲克擴散、斯蒂芬流和自然对流影響。在之前坩埚尺寸較小的情況下,自然对流的影響可以忽略,但随着晶體生长尺寸的增大,坩埚尺寸也在不斷增大,自然对流的影響便不能被忽略,于是采用 Boussinesq假設描述自然对流項。因此,生长系統內的流動方程为

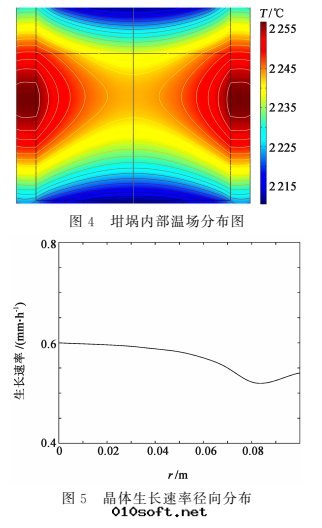

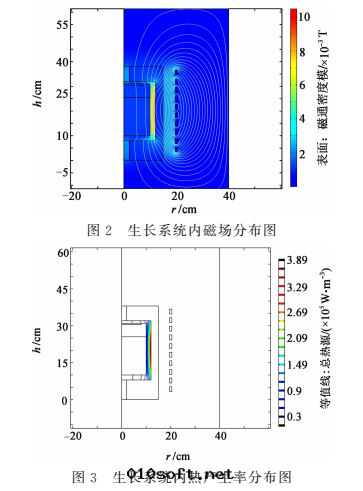

式中,ρ为混合气體的密度,μ 为動力粘度,αp 是體积热膨脹系數,T0 为环境温度,ci 为物質濃度,Di为擴散系數,i=1,2,3分别表示Si,Si2C和SiC2。将籽晶表面、粉料表面和坩埚壁面的邊界条件代入热场和流场的瞬态方程,通过叠代計算便可得到生长系統內精确的温度场與流场。2 仿真結果與分析2.1 生长系統中的温场分布SiC單晶生长系統一般采用感應線圈加热的方式,線圈中的交變電流産生磁场,在石墨坩埚中感生出感應電流,産生的焦耳热作为整个生长系統的热源[14]。因此,磁场的大小與分布影響着整个生长系統的温度场。图2是電流为100A、頻率为8000Hz的工況下生长系統的磁场分布图,可以看出,磁力線围繞線圈中心,遠離線圈的磁场強度逐漸減弱,但在石墨坩埚壁處彙集,因此電磁感應産生的热量主要分布在坩埚壁上。坩埚內磁力線分布比較稀疏,说明電磁感應对坩埚內部的生热率贡獻很小,其热量主要靠热傳導和热輻射獲得。图3为生长系統中的热産生率分布图,主要集中在坩埚的外壁處,並且由外向內坩埚的热産生率逐漸降低。图4为石墨坩埚中的温场分布图,从图中可以看出高温区處于坩埚的中下部且靠近坩埚壁。晶體的生长需要合适的軸向温度梯度,軸向温度梯度提供了 SiC 粉料分解升华後的气相向上運輸的驅動力,也決定了晶體生长的速率,高温区过上会導致軸向温度梯度減小,影響SiC粉料的升华。图5为籽晶表面生长速率的徑向分布图,由于中心位置軸向温度梯度最大,所以該處的生长速率最高,沿徑向生长速率逐漸降低,在坩埚壁處生长速率增加是因为出現了多晶生长[15]。
2.2 線圈形狀位置对温度场的影響

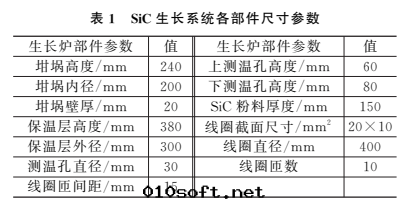

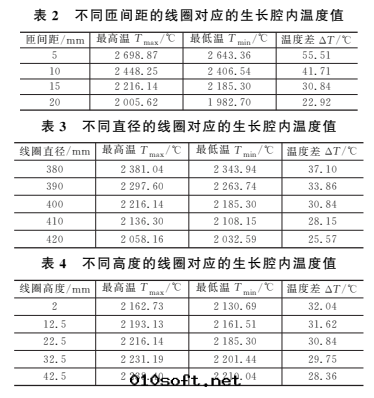

保持其他尺寸參數不變,分别对不同線圈直徑、不同線圈匝間距、不同線圈高度的晶體生长系統进行仿真,得到生长腔內籽晶中心軸線處的温度梯度,結果如表2~4所示。

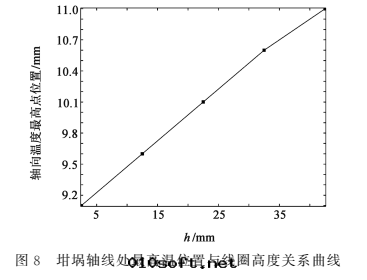

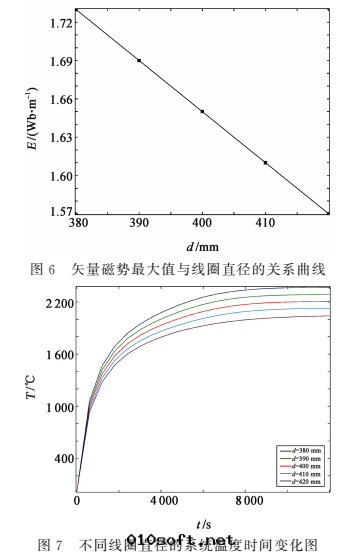

从表2可以看出,随着線圈之間匝間距的增加,生长腔內温度不斷降低,温度梯度也逐漸減小,但温度下降的幅度随線圈匝間距的增加而減小。分析認为,随着線圈匝間距的增加,電感量減小,導致石墨坩埚壁中感生出的感應電流減小,进而影響生长腔內的温度高低與温度梯度。从表3可以看出,随着線圈直徑的增加,生长腔內温度和温度梯度不斷降低。線圈直徑越大,耦合間隙也就越宽,根據图6可以看出坩埚處的感生磁场也在線性地減弱。随着耦合間隙的增大,系統的加热效率也会逐漸降低,如图7所示,当線圈直徑为380mm 时,系統的加热效率最高,随着線圈直徑增加,系統的升温速率也越来越慢。以保温层底作为參考平面改變線圈位置,每次移動10mm 得到不同情況下生长腔內的温度數據。从表4可以看出,随着線圈高度的增加,生长腔內的温度也在增加,温度梯度雖然有變化,但是變化幅度較小。随着晶體生长的进行,其生长面不斷下移,如果温度场保持不變,生长面上的温度会越来越高,徑向温度梯度也会增加,超出一定限度後很可能会引起碳化矽單晶向多晶型轉變,同时诱發晶體斷裂等缺陷。图8给出了坩埚軸線處温度最高點位置與線圈位置的分布關系图,从图中可以看出,随着線圈高度的增加,坩埚軸線處最高温的位置也在近似線性地增加,而粉源表面與籽晶表面間地温度梯度逐漸減小,这樣会影響SiC粉料的升华,进而影響晶體生长速率,因此在實際生産中要合适地設置線圈的高度,且可以通过不斷調整坩埚或線圈的位置来調整生长爐內温度场的分布,为生长高品質、大尺寸碳化矽單晶創造条件。

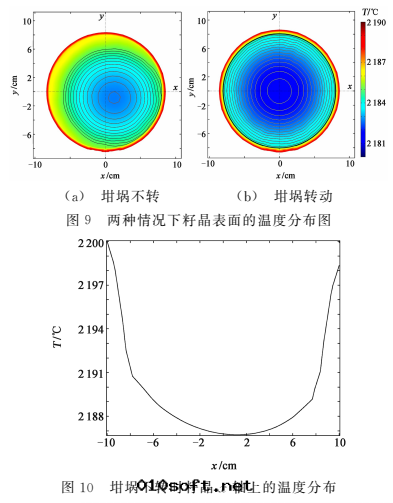

在實際的晶體生长系統中,線圈采用螺旋形狀的纏繞方式,会造成生长爐內温度场分布不均勻的情況。图9(a)为坩埚不轉时籽晶表面的温度分布图,从中可以看到温度分布相对于坩埚中心是不均勻的,等温線向一側偏移。图10为籽晶x 軸上的徑向温度分布,从中可以看出邊緣两點間的温度差为2℃左右,随着線圈匝間距的增大,两點間的温差也会變得更大。温度分布的不均勻性会造成晶體热應力發生中心偏移,进而産生微管、位錯等缺陷[16]。
图9(b)为在加热过程中,坩埚按一定速度不斷旋轉後的籽晶表面温度分布图,从中可以看出温度分布的不对稱性得到了极大改善,对減少晶體內部缺陷具有很大幫助。2.3 生长系統內中的气相流场分布自然对流对SiC單晶生长系統中傳質的影響可以用 Grashof来判斷,Grashof數(Gr 數)是流體浮力與粘性力之間的比值,其值越小,就可以認为在晶體生长过程中,自然对流的影響可忽略不計。Gr 數的計算公式如下:
其中,β 为等壓膨脹系數,μ 为動力粘度,D 为坩埚內徑。由上式易得,当坩埚內徑較小时,可以忽略自然对流对傳質的影響。但Gr 數與坩埚內徑D 的三次方成正比,对于大尺寸的生长系統,自然对流的效應就会明顯增強,需要对其进行考慮。

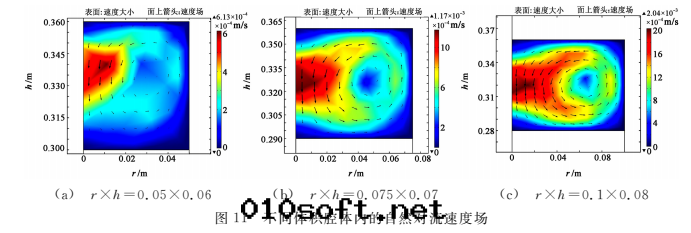

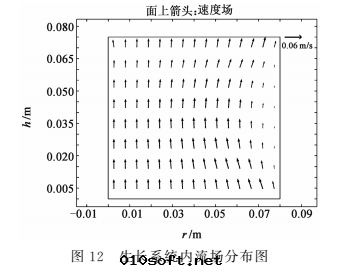

图11为不同體积的生长腔中自然对流引發的速度场,其中r 为腔體的半徑,h 为腔體的高度,該速度场在籽晶與粉源間的腔體內形成了一个对流渦,且随着生长腔尺寸的增加,自然对流的強度也在增加,速度值达到了2×10-3 m/s,对生长腔內气相組 分輸運的影響不能被忽略。图12为考慮自然对流效應後坩埚內的气相輸運流场分布图,速度矢量在区域內分布較为均勻,速度在0.06m/s左右。在SiC粉源的表面,外側区域的流速稍高于中心区域,分析認为这是因为感應加热産生的温度场在靠近壁面区域的温度較高,所以該處SiC粉料分解得較快,因此由粉料升华而引起的流速也比較大。
本文通过數值模拟的方法对SiC晶體生长系統进行了温度场和流场分析,研究得出:(1)SiC單晶生长系統中石墨坩埚壁上的热産生率最高,是主要热源。随着線圈匝間距和線圈直徑的增加,坩埚內温度和温度梯度会逐漸減小,系統的加热效率也会降低。(2)線圈的螺旋形狀会導致坩埚內温场的不均勻性,旋轉坩埚可有效解決这一問題。通过不斷調整線圈與坩埚之間的相对高度,可保證高品質晶體生长所需的最優温度场环境。(3)对于不同體积的生长腔室,随着尺寸的增大,自然对流的效應加劇,对坩埚內气相輸運流场的影響便不能被忽略。綜上,在生长大尺寸SiC單晶时,适当地調整線圈匝間距、耦合間隙和線圈高度,可以改善籽晶表面粉料表面的温度梯度,提高晶體的生长速率;通过增設坩埚移動旋轉機構,能够優化系統內的温场分布,減少晶體內部缺陷的産生。聲 明：文章內容来源于先进半導體材料。僅作分享，不代表本号立场，如有侵權，請聯系小編删除，謝謝！
